　　②末端风机盘管处采用在每层水平分支管道回水管上安装压差调节阀来二级定压，通过各风机盘管支路上的电动二通阀开关式调节风机盘管的流量；

　　③末端空调箱（空气处理机组等）在进口采用压差调节阀二级定压，采用电动调节阀调节进入设备的流量。

　　以上仅为变流量水系统三个主要位置常用的定压调节方式，下面就这几个位置各种定压调节方式进行分析。

　　3、分集水器一级定压调节的几种形式：

　　（1）调频泵定压调节方式

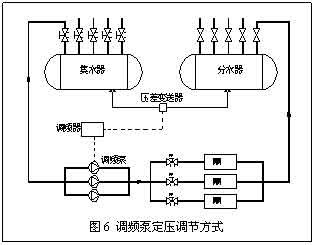

　　图6为调频泵定压调节方式，通过调频器调节调频泵的转速以调节进入分集水器的流量从而保证分、集水器压差为设定压差，从而保证变流量系统的流量随外界环境负荷的变化而变化的要求。

　　调频泵定压调节方式由于调节了水泵转速，减少了系统运行过程中水泵的能量消耗，这种配置较其它的方式比较节省系统的运行费用，同时比较节能，但是由于它使用的调频器，对电网的冲击较大，造成一定的电磁污染，因此需要采用一定的电路隔离设备，因此初投资比较高。

　　（2）压差旁通定压调节方式

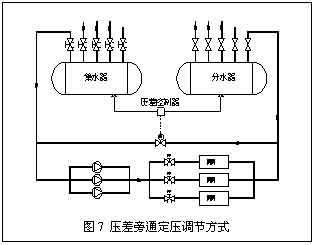

　　图7为压差旁通定压调节方式，通过主管道旁通的电动调节阀调节旁通水量从而调节进入分集水器的流量，保证分、集水器的压差为设定压差，

　　从而保证变流量系统的流量随外界环境负荷的变化而变化的要求。

　　压差旁通定压调节方式由于在系统运行过程中水泵的转速并没有降低，功率变化不大，因此在运行过程中水泵的功率消耗较大，运行费用较高，但是它也具有初投资较低且对外部环境没有污染的特点。

　　（3）自力式调节阀定压调节方式

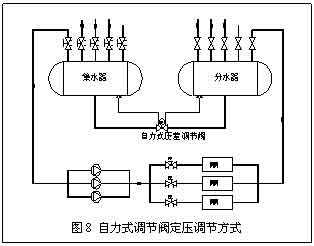

　　图8为自力式调节阀定压调节方式，通过调节自力式调节阀的开度调节分集水器旁通管的旁通水流量，从而保证分集水器的压差为设定压差。

　　自力式定压调节方式和压差旁通定压调节方式一样，在运行过程中水泵的功率消耗较大，运行费用较高，同时定压精度也较差，但是它也具有初投资最低且对外部环境没有污染的特点。

　　4、风机盘管二级定压调节的几种形式

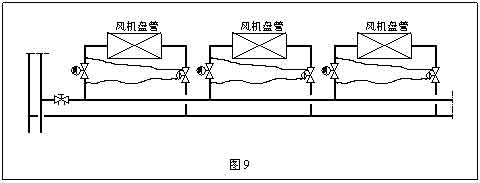

　　（1）图9为风机盘管的一种定压调节方式，电动二通阀安装在风机盘管进水管，压差调节阀安装在风机盘管出水管，通过毛细管连接电动二通阀进出口，保持电动二通阀进出口压差恒定，通过电动二通阀的脉冲式流量来调节房间温度达到设定温度。

　　这种方式的定压调节精度较高，但设备初投资非常高，且安装麻烦，对于单个房间的舒适性空调系统，一般很少采用。目前对于精度要求较高的系统，一般采用初投资略低且安装调试非常简单的动态平衡电动二通阀，其调节效果是完全一样的。

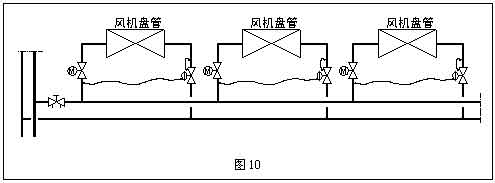

　　（2）图10为风机盘管的另一种定压调节方式，电动二通阀安装在风机盘管进水管，压差调节阀安装在风机盘管出水管，通过毛细管连接电动二通阀进口和风机盘管出口，保持这两点的压差恒定，通过电动二通阀的脉冲式流量来调节房间温度达到设定温度。

　　这种方式和图9的方式一样精度较高，但设备初投资非常高，且安装麻烦，对于单个房间的舒适性空调系统，一般很少采用。目前对于精度要求较高的系统，一般采用初投资略低且安装调试非常简单的动态平衡电动二通阀，其调节效果是完全一样的。

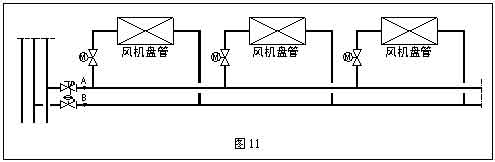

　　（3）图11是一种兼顾精度和经济性的定压调节方式，电动二通阀安装在每个风机盘管的供水管，压差调节阀安装在风机盘管各层水平回水支管上，其另一个取压点接在水平供水管上，通过压差调节阀的定压差作用以保证风机盘管水平供回水管的压差不变，即A、B二点的压差不变。

　　这种方式能够屏蔽层与层之间风机盘管系统流量调节的相互干扰。对于同层之间的风机盘管，如果是同程式管道或者风机盘管的数量不多，屏蔽同层之间风机盘管流量调节的相互影响的效果也较好；如果是异程式系统并且风机盘管的数量较多，由于水平管道延程阻力的影响，则离压差调节阀较近的风机盘管流量调节的相互干扰就较小，离压差调节阀较远的风机盘管流量调节的相互干扰就较大，精度稍差。

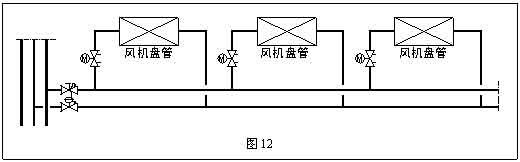

　　（4）图12为水平管道异程式且风机盘管数量较多的一种定压调节方式。水平管道回水管上安装压差调节阀，以保证水平供回水管的压差恒定；在每个风机盘管供水管上安装动态平衡电动二通阀，以保证在工作压差范围内，不论系统压力如何变化，风机盘管的流量始终维持在设计流量。这样就避免了层与层之间以及同层之间风机盘管流量调节的相互干扰。这种系统的调节精度高，抗干扰能力强，缺点是初投资较高。

　　5、空调箱（空气处理机组）二级定压调节的几种形式

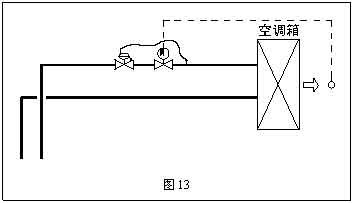

　　（1）图13是空调箱（空气处理机组）的一种定压调节方式，压差调节阀及电动调节阀安装在空调箱（空气处理机组）的供水管，压差调节阀的取压点位于电动调节阀的进出口，通过压差调节阀的定压差作用保持电动调节阀进出口压差恒定在设定压差。如前所述，这时电动调节阀的流量只受由于末端设备负荷变化而导致的温度控制信号变化的影响，而不受由于其它空调箱流量调节而导致系统压力波动的影响，系统实现动态平衡，同时由于定压差作用，使电动调节阀的实际调节特性曲线与其理想调节特性曲线一致，系统调节性能非常好。

　　但是由于这种方式使用二个阀门，因此在同等情况下设备初投资很高，而且安装调试比较麻烦。

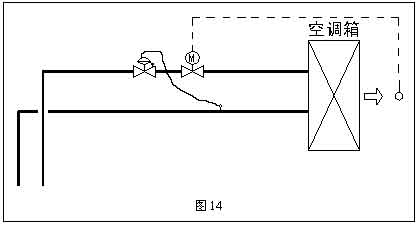

　　（2）图14是空调箱（空气处理机组）的另一种定压调节方式，压差调节阀及电动调节阀安装在空调箱（空气处理机组）的供水管，压差调节阀的取压点位于电动调节阀的进口和空调箱的出口，通过压差调节阀的定压差作用保持这两点压差恒定。同图13一样，它能保证空调箱的流量调节不相互干扰，即实现动态平衡；但是由于空调箱的分压作用使调节阀的阀权度小于1，因此它的实际流量特性曲线偏离理想流量特性曲线，调节特性变差。所以一般不采用此方案。
