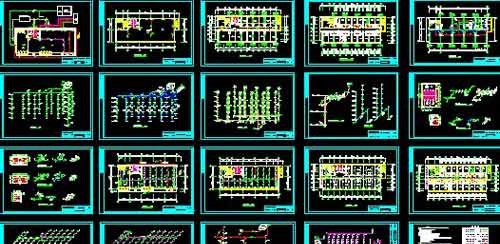

某综合大楼建筑给水排水设计工程cad施工图纸

                给排水设计说明
一、本图尺寸单位:标高、管（沟）长为米，其余均为毫米。给水、热水等有压管道标高为中心标高，排水管（沟、井）标高均为管底标高，给水、热水管径均指公称直径。
二、设计依据：
   《建筑给水排水设计规范》GB50015-2003(2003年版）
   《建筑设计防火规范》GBJ16-87(2001年版）
   《全国民用建筑给水排水工程设计技术措施》（2003年版）
三. 设计范围:
    给水系统设计、消防系统设计、楼排水系统设计、热水系统设计、大楼区域室外给水、消防、排水管道设计。
四、系统说明：
    本工程有生活给水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷淋灭火系统。
    1、市政供水压力为0.20MPa。
    2、给水系统分两个区：一至三层为低区,由室外市政给水管网直接供水,采用下行上给的供水方式；四至十二层为高区，由水泵和水箱联合供水，采用上行下给的供水方式；
    3、热水系统采用开式系统，电加热器加热，热水管道全机械循环。
    4、生活污水系统采用合流制。排入化粪池简单处理后，排至市政污水管网。
    5、屋面雨水经雨水斗和室内雨水管排至室外散沟。
    6、消防采用消火栓系统、自动喷淋系统，移动式灭火器。
五、管材与安装
    给水管采用PP-R塑料管，热水管采用PP-R塑料管，专用管件热熔接，室内排水管采用UPVC塑料排水管，粘接接口，室外挨批水管DN≤250采用铸铁承插排水管，胶圈接口，DN>250采用预应力钢筋混凝土管，橡胶圈接口。
    管道穿建筑基础，墙及楼、屋面板的孔洞和管道墙槽应配合土建施工预留，须做钢套管的，套管直径比管道大2号，套管与管之间填实封膏。
    UPVC排水立管应在每层楼面下设膨胀伸缩节一只，UPVC排水立管接《建筑排水硬聚氯乙烯管道施工及验收规范》施工。
    本设计室内给排水立管明装，给水、热水支管为暗装。
    各种管道在安装中如发生交叉碰撞时，原则上有压管让无压管并可在现场用施工单位与设计人员商量调整。穿越伸缩缝，沉降缝的给水，排水管道，在穿越出应采用不锈钢管连接。
    各种管道应按本图所注标高施工，当未注明时可按下列坡度安装；给水管按0.002～0.003坡度坡向泄水装置；排水管按规范的标准坡度。
六、管道试压
    给水和热水管道试压力为0.6MP。 给水管道应做灌水实验（注水高度以一层搂高度为准），满水15分钟后，在灌满延续5分钟液面不下降为合格。
七、凡未说明部分均按GB50242-2002《建筑给排水及采暖工程施工质量验收规范》执行。
