边坡挡墙断面治理CAD设计施工图纸

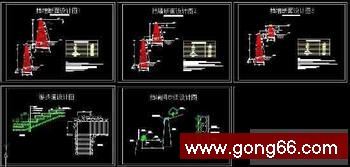

边坡挡墙断面治理CAD设计施工图纸，含挡墙断面设计图、游步道设计图及挡墙间步道设计图。1.挡墙克顶采用C20砼浇筑、基础垫层采用C15砼浇筑。2.墙身每隔20000，设置20的伸缩缝，缝内填沥青麻筋或沥青木板等材料，填塞深度为150。3.墙面用M10砂浆勾凸缝，缝宽30。4.墙身每隔3000设一排水管，管口铺盖土工布，用作反滤层，土工布宽600。5.防渗层厚度750；过滤层厚度500；设上挡墙泄水孔高500；设下挡墙上泄水孔高4000，下泄水孔高500。6.挡墙基底做成逆坡，坡度1：20，采用碎石找平。7.地基基础面需开挖至全----强风化岩石。8.单位均为mm。
关键字：边坡,治理,设计图
