总说明
1.本图库厨房墙体厚度,砖混为240MM,框架剪力墙为避免200MM.单体设计可另行确定墙体材质及厚度。
2.本图库厨房开门方式为平开门。单体设计可另行确定。厨房门应在下部设有效截面积不小于0.02M 的固定百叶，或距地面留出不小于30MM的缝隙。
3.厨房上下水管，燃气管的布置详单体设计。
4.楼地面，墙面作法详单体设计。
5.厨房木制品面漆及里漆均应选用防火漆另详单体设计。木制品选用五金件，连接件由单体设计另行确定。
6.变压式排风道采用四川省建筑标准设计《住宅厨房卫生间排风道图集》编号为DBJT20-30。
7.图中厨具及地漏均详水施,排水坡度0.5% ,排向地漏。厨房地面降低20MM。
8.变压式排风道选用说明：

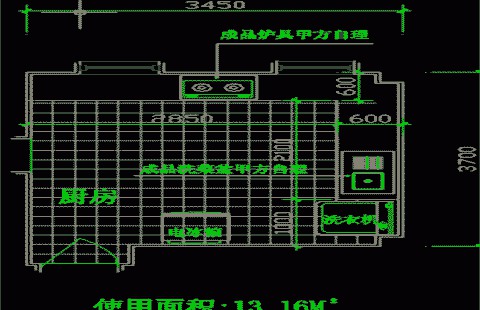

9.本图库分为，高层，多层和别墅三类。
(1)高层厨房（CF-G）：
a.高层剪力墙结构形式的厨房（CF-GJ）。
b.高层框架结构形式的厨房（CF-GK）。
(2)多层厨房（CF-D）：
a.多层异形框架柱结构形式的厨房（CF-DKY）。
b.多层砖混结构形式的厨房（CF-GZ）。
(3)别墅厨房（CF-B）：
a.别墅框架结构形式的厨房（CF-BK）。
b.别墅砖混结构形式的厨房（CF-BZ）。
