场地塔吊布置图纸

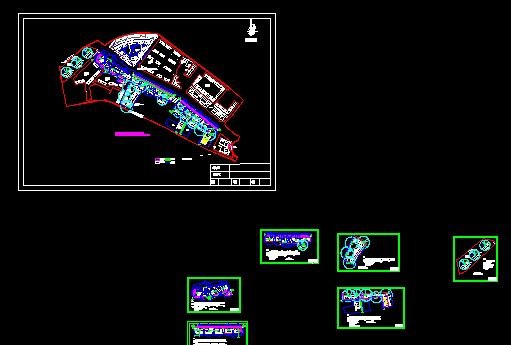

此文件为场地塔吊布置图纸，其中包括地下室施工平面布置图，塔吊布置图，平面布置图
说明：
1.K-3共布置5个塔吊，选用1个TC5610,后臂为12.3m。4个1.5吨的TC6015，后臂为13.6m。T6使用高度为172m，T7使用高度为120m，T8使用高度为123，T9使用高度为23.7。T10使用高度为172m。T6覆盖面积为5040㎡，T7覆盖面积为4558㎡，T8覆盖面积为6491㎡，T9覆盖面积为3449㎡，T10覆盖面积为3874㎡，总覆盖面积为23412㎡。
2.塔吊拆除采用25吨的汽车吊。
3.塔吊基础埋在地板里面。
4.图示标注均为M.
5.图示阴影部分条件不足，暂不施工。
