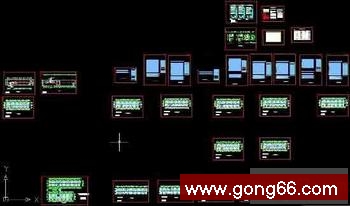

x大学高校学生宿舍综合平面CAD布线图纸

1) 二期学生公寓共有C、D、E三栋。每栋在首层设主配线间，C栋在6层;D栋在4、6层;E栋在5层设楼层配线间。　　2) 本系统共设数据信息点1635个，语音信息点417个。　　3) 本系统水平部分：数据信息采用超五类4对非屏蔽双绞线；语音信息采用三类4芯电话线；垂直干线部分：数据信息采用8芯室内单模光纤语音采用三类大对数UTP。　　4) 电话电缆进线处装设信号避雷器并数据光纤应良好接地。　　5) 电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上.　　6) 垂直线槽、水平线槽及暗管中拐90度弯时应采取双45度弯代替。
