第三题  建筑剖面
任务说明：

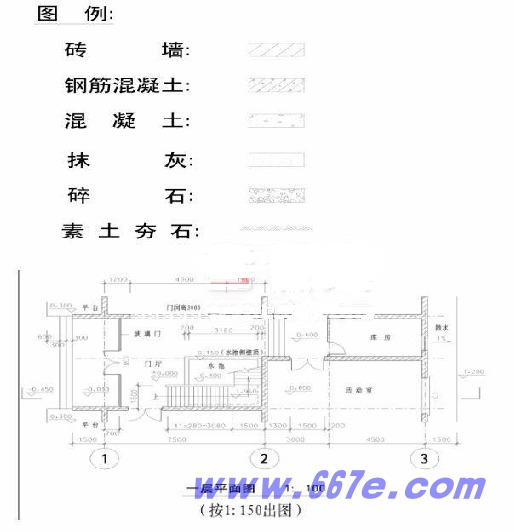

根据右示局部平面图，按指定剖面线位置画出剖面图。剖面图应正确反映出平面图所示尺寸及空间关系，并应符合构造要求
构造要求：
结构类型：砖混结构，现浇钢筋混凝土楼板。
    基础：条形砖基础，混凝土垫层300（高）x750（宽）。基础底标高为-1.2m
    地坪：素土夯实，150厚碎石垫层，80厚c15混凝土，20厚水泥砂浆找平，上贴地砖。
    楼面：100厚现浇钢筋混凝土楼板，20厚 水泥砂浆找平后贴地砖。

 屋面：现浇钢筋混凝土坡屋面板180厚，40厚细石钢筋混凝土防水层，20厚水泥砂 浆找平后贴瓦楞形面砖。坡度1/2，挑檐1200mm（无天沟）。
外墙：240mm砖墙，20厚粉刷，外贴墙面砖。
内墙：240mm砖墙，20厚粉刷，面涂乳胶漆。
顶棚：钢筋混凝土板， 20厚粉刷，面涂乳胶漆。
散水：素土夯实， 80厚c10混凝土。
屋面板定位标高:①轴与③轴的墙中线与坡屋面的板面焦点标高为：6.35m
梁：宽度为240mm，高度为600mm。
门：mc1高3000mm，其他门高2100mm。
窗：c1窗高1250mm，首层窗台离地面1150mm，二层窗台离楼面高900mm，c2窗底标高3.70，窗顶平屋面斜梁底。
防潮：防潮层采用水泥砂浆或卷材设防。
水池：侧壁及底板均为现浇钢筋混凝土，厚度为200mm，面贴瓷砖。
剖面要求：
1.画出1：50剖面图，图中包括基础各部分、楼地面、屋面、内外墙、门窗、楼梯及梯下水池、散水、防潮层等。
2.剖面图中除注明各部分标高外，并标注各脊线的标高及基础埋深标高
，2016年场地作图试题第三题
